一款具有保护功能满足人眼的适应过程对眼睛起到保护作用的延时渐亮灯

time : 2019-10-19 09:20       作者:凡亿pcb



一般灯具在接通电源后即启动,环境亮度立刻瞬间增大,人眼很不适应,在亮光的刺激下感觉很不舒服,久而久之就会损伤眼睛的视力。延时渐亮灯就可以使灯光逐渐增大,满足人眼的适应过程,对眼睛起到保护作用。



电路的右半部有单相可控硅3CT1A/600V触发二极管D7和辅助电路R3R2C2R1组成。当C2充电电压达到D7的触发电压35V时,D7击穿产生触发脉冲,使可控硅导通,白炽灯有电流通过。这部分电路是典型的可控硅调压电路。



当断开电源开关K后,由C1通过R2C2充电,使得可控硅还能导通,随着C1电压的逐渐下降,可控硅导通角逐渐减小,白枳灯亮度随之逐渐变暗,直至关断。

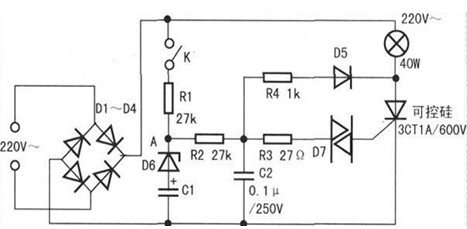

延时渐亮灯电路图

延时渐亮灯电路图
