一款采用 2.7V 至 6V 单工作电源的差分桥式放大器电路图

time : 2019-10-19 09:20       作者:凡亿pcb



LTC2050HV 是零漂移运算放大器,采用 5 引脚或 6 引脚 SOT-23 SO-8 封装。LTC2050 采用 2.7V 6V 单工作电源。



以下为一款差分桥式放大器电路图。



LTC2050HV 采用 2.7V ±5.5V 工作电源。电流消耗为 800μA,而且,采用 6 引脚 SOT-23 SO-8 封装的器件版本提供了断电功能 (低态有效)LTC2050 虽然外形尺寸小巧,但 DC 性能却丝毫不打折扣。



典型输入失调电压和失调漂移分别为 0.5μV 10nV/ºC。利用高于 130dB 的电源抑制比 (PSRR) 和共模抑制比 (CMRR),对几乎为零的 DC 失调和漂移提供了支持。

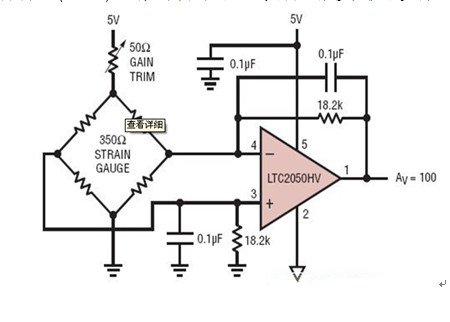

差分桥式放大器电路图

差分桥式放大器电路图
