一款具有数字显示式温度计明亮清晰、远视容易的特点的光带式模拟温度计电路图

time : 2019-10-15 09:29       作者:凡亿pcb



以下介绍两种采用单片双极型集成电路(RY180)制作的光带式模拟温度计。这种温度计的特点是:既有类似于常用玻璃柱式温度计直观性强的优点,又具有数字显示式温度计明亮清晰、远视容易的特点。它是由光点结构组成光带长度来表示温度值,显示温度范围容易自由设定。



RY180集成电路采用双列直插式18脚塑封。



以下为一款RY180制作的光带式模拟温度计电路图



其主要参数为:电源电压范围为10--18V:输入电压(VIN)范围为o~6V;基准输入电压范围(VR+-VR-)06V:静态耗电流约5mA:各输入端电流1IN1μA:输出驱动(吸入)电流约lOmA:光点平滑过渡时的基准电压(VR+-VR-)1V:工作温度范围TA-25℃~+85℃存放温度范围TS-40℃~+125℃。



60LED按直线均匀分布依次密排,走线放在背后暗藏,就成为 光带显示式的模拟温度计。

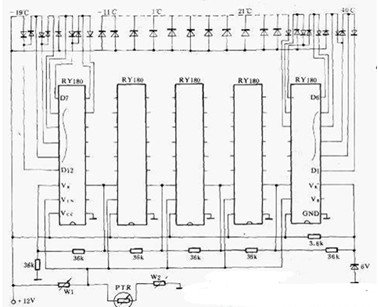

光带式模拟温度计电路图

光带式模拟温度计电路图
