一款基于PC的温度测量系统由微控制器组成PC的温度测量系统的设计方案电路图-凡亿PCB

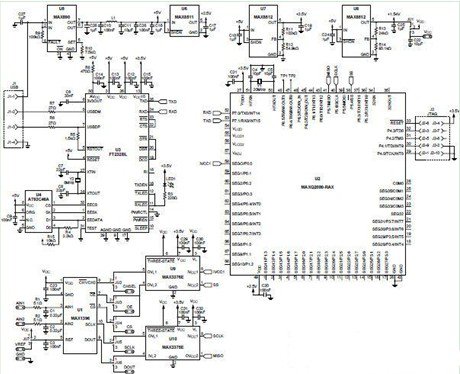

MAX1396EVKIT由MAX1396、MAXQ2000微控制器及所有必要的无源元件组成，并提供了经过验证的PCB布局。MAX1396EVKIT原理图如下。

以下为一款PC的温度测量系统的设计方案电路图。

参考设计提供了一个创建基于PC的温度测量系统的方案，用于评估信号调理器MAX6603。该设计采用两块评估(EV)板：MAX1396EVKIT和MAX6603EVKIT，并给出了简单易用的软件程序。

将+6V至+9V电源连接到MAX6603EVKIT的HVIN焊盘，电源负端接GND焊盘。MAX6603EVKIT的OUT1和GND焊盘需要连接到MAX1396EVKIT的AIN1和GND焊盘。通过USB电缆将MAX1396EVKIT连接到PC机。

温度测量系统的设计方案电路图
