一款由发光二极管显示出触发器的输出状态的高速TTL探头电路图

time : 2019-10-12 09:23       作者:凡亿pcb



高速TTL探头电路图由“与非门”连成的RS触发器能够检测出很窄的脉冲,最窄的脉宽可以小到相当于构成触发器的两个“与非门”的总延迟时间(约30ns)。

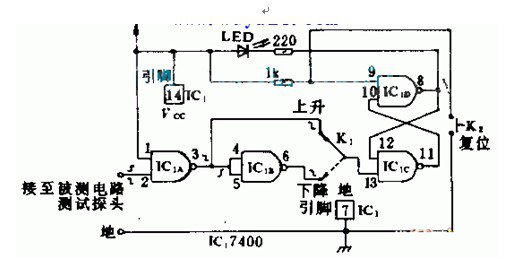

以下为一款高速TTL探头电路图。



在脉冲刚出现时,电路便改变状态,并由发光二极管显示出触发器的输出状态。在查出脉冲之后,必须用K;使电路复位,根据K1的选择,本电路可以对正脉冲或负脉冲作出响应。





高速TTL探头电路图

高速TTL探头电路图
