一款把水路和地阻作为三极管偏置电路一部分的自动增压水泵设计方案电路图

time : 2019-10-11 09:23       作者:凡亿pcb

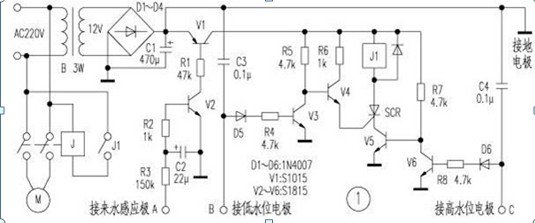

由于水路本身就是一个良好的接地体,因此本电路把水路和地阻作为三极管V2V3V6偏置电路的一部分。将电源正极接地后,各电极只需一根导线即可完成对有关三极管的触发,工作原理读者不难自行分析。



图中C3C4为抗干扰电容,防止电极bc的引线从控制器向屋顶水箱的走线过程中,与照明电网的相线并行而感应出电流进入V3V6基极,使电路无法正常工作。本电路只要参照电路图选择合格元件,并正确安装即可使用。图中J1是小型继电器,J是交流接触器。



当供水管无水时,管内充满了空气,一旦来水,如果这些空气不泄放掉,感应电极将不能触水,也就无法启动水泵工作。而当水泵工作时,供水管处于负压状态,如果有空气进入的话,就会造成水泵出水压力不足,无法向水箱供水。



水箱的电极也应考虑水汽蒸发而积水产生误触发的问题。笔者直接将连接用的护套线掰开后取一长一短插入水箱作为电极,注意不要去掉绝缘层,露出铜芯即可,并用瓷夹固定在水箱上。接地电极可直接焊到镀锌管上或就近埋入地下。



自动增压水泵设计方案电路图

自动增压水泵设计方案电路图
