一款能将高亮度发光二极管芯片排列成一条直线的LED光柱显示器的基本结构电路图

time : 2019-10-11 09:23       作者:凡亿pcb



LED光柱显示器由显示光棒和驱动电路组成,显示光棒能显示一条和被测模拟量成正比的光带。

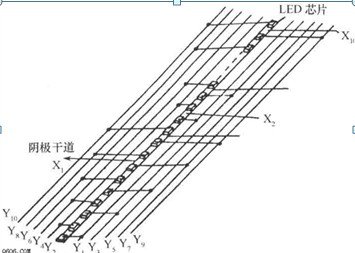

以下是一款LED光柱显示器的基本构造电路图。



在这种结构中,将高亮度发光二极管芯片排列成一条直线,将100个芯片分成10组,每组10个芯片。每组共用一个阴极,各组中号序相同的阳极连到阳极干道。由于本器件以矩阵扫描电路方式工作,故称为矩阵扫描式光柱显示器件。



本器件除10×10只芯片外,还在器件刻度盘零线以下设置1个芯片,作指示灯用,器件工作时,此芯片发光,它不参与扫描。



LED光柱显示器的基本结构电路图

LED光柱显示器的基本结构电路图
