一款数据传输速度总体来说比I2C总线要快的接单片机接口原理电路图

time : 2019-10-11 09:22       作者:凡亿pcb



SPI接口的全称是"Serial Peripheral Interface",意为串行外围接口,Motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在EEPROMFLASH、实时时钟、AD转换器,还有数字信号处理器和数字信号解码器之间。



SPI接口是在CPU和外围低速器件之间进行同步串行数据传输,在主器件的移位脉冲下,数据按位传输,高位在前,低位在后,为全双工通信,数据传输速度总体来说比I2C总线要快,速度可达到几Mbps



对于250μΩ分流器,在40A时其两端电压信号为250×4010,000μV,即10mVRMS。取样信号非常小,所以该通道增益应设置为最大即32倍,此时信号输入最大幅度为26.25mVRMS。实际最大输入信号小于允许的最大输入信号,分流器阻值选择合理。

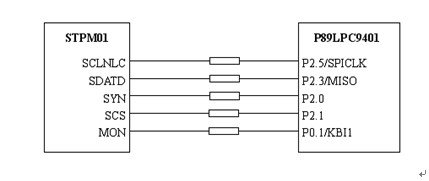

以下为一款SPI接口与单片机接口原理图。



作为SPI总线主机,LPC9401输出时钟信号,STPM01依照SCLNLC的时钟信号进行通信。





单片机接口原理电路图

单片机接口原理电路图
