一款CPU共有3个复位信号的可编程可擦除只读存储器看门狗电路图

time : 2019-10-11 09:22       作者:凡亿pcb



89C51是一种带4K字节闪烁可编程可擦除只读存储器(FPEROMFalsh Programmable and Erasable Read Only Memory)的低电压、高性能CMOS8位微处理器,俗称单片机。



以下为一款采用89C51单片机和X25045组成的看门狗电路图。

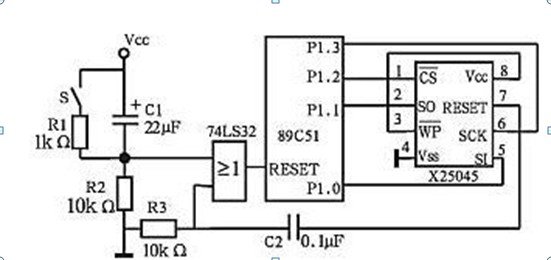

X25045硬件连接图如图1所示。X25045芯片内包含有一个看门狗定时器,可通过软件预置系统的监控时间。在看门狗定时器预置的时间内若没有总线活动,则X25045将从RESET输出一个高电平信号,经过微分电路C2R3输出一个正脉冲,使CPU复位。



电路中,CPU的复位信号共有3个:上电复位(C1R2),人工复位(SR1R2)Watchdog复位(C2R3),通过或门综合后加到RESET端。



只读存储器看门狗电路图

只读存储器看门狗电路图
