一款可以随时了解播放信号的瞬时频谱的外置式音频频谱显示器电路图

time : 2019-10-10 09:15       作者:凡亿pcb



高档音响设备一般都有音频频谱显示装置,既可以随时了解播放信号的瞬时频谱,又具有高雅美观的视觉效果。



这里介绍的这款外置式音频频谱显示器,不必与你的音响设备进行任何电气连接,只需放置于音箱前,即可直观动态地显示出正在播放的音频信号的频谱,使你的音响系统既好听又好看,增色不少。

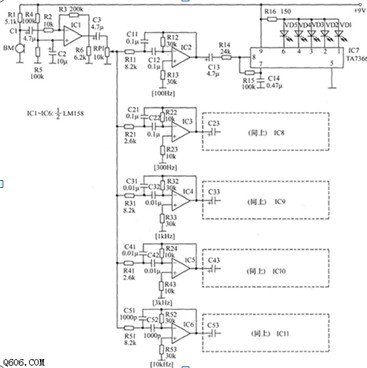

以下是一款外置式音频频谱显示器电路图。



该显示器在设计上全部采用集成运算放大器和专用集成电路,电路简洁、工作稳定、制作容易、使用方便,可以同时在100Hz300Hz1kHz3kHz10kHz5个频率点上(含一定带宽),采用五级动态光柱显示各频率点的瞬时电平。外置式音频频谱显示器的功能,是将音箱播放的声音转换为发光二极管光柱的动态显示。





外置式音频频谱显示器电路图

外置式音频频谱显示器电路图
