一款由两只上下互叠的表面安装功率电阻组成的检测汽车高端电流电路图-凡亿PCB

IC1A对Q1和Q2集电极电压做差动放大。运放增益为4.9。R3由两只上下互叠的表面安装功率电阻组成。电路在5V输出时有25A输入电流范围。这种结构非常适用于微处理器的模拟输入。

两只保护用齐纳二极管将电路与汽车的电路系统隔离开来。这一系统中已知有高达-90V的尖峰脉冲。

如果希望严谨，就使R6和R7匹配；要更严谨，让R1和R4也匹配。不匹配并不会影响电路的工作。所有电阻都是1%的0805型SMT，除R3以外。注意PCB走线铜箔要有足够的宽度和厚度，有最大的电流承载能力，并且确保对R3采用Kelvin连接。本电路在25A下，触摸时略觉发热。

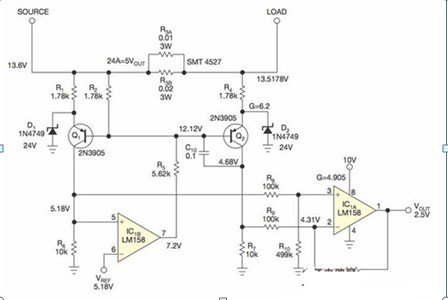

检测汽车高端电流电路图
