一款既可以接在音领功放电路的输出端也可以接在音频前置放人电路输出端的LED音频指示电路图

time : 2019-10-09 09:18       作者:凡亿pcb

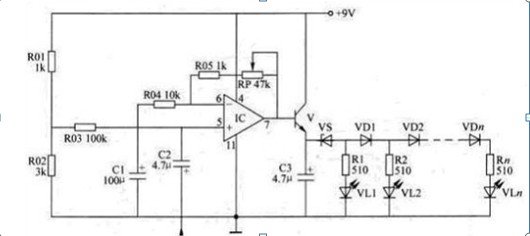

LED电平指示器带有可调增益放大级,既可以接在音领功放电路的输出端.作为功放输出电平指示,也可以接在音频前置放人电路输出端(音虽控制电路之前),作为前置级的电平指示器。电路见下图



电路中LM324运放构成个增益可调的放大前级,可调电阻RP用来调节增益量;LED驱动电路由三极管V、电容器C3、稳压二极管VS,电阻器R1Rn、发光二极管VL1VLn和二极管VD1VDn组成。



元器件选择

ROIR05RlRn选用1/4w碳膜l匕阻器或金城膜电阻器。RP选用超小型电位器或立

式可变电阻器

CIC3均选用耐压值为16v的铝电解电容器。VD1VDn选用N4I48型硅开关二极管或2AP5VS选用1/2W3.6V的硅稳压二极管。

VUVLn均选用币5mm的红色高亮度发光二极管。



LED音频指示电路图

LED音频指示电路图
