PCBA大讲堂:SMT制程与波焊制程概念解析

time : 2019-09-19 09:04       作者:凡亿pcb

1、现在PCBA加工厂的SMT回焊炉几乎已经不用【IR Reflow】了,而全部改成了【Convection Reflow】热风式的回焊炉了。
IR是Infrared(红外线)的英文缩写,早期的回焊炉的确有很多是使用红外线来加热的,可是红外线加热有着很多的缺点,其中最大的问题就是加热不均匀,因为红外线受零件颜色的影响非常明显,颜色较深的零件加热较快,颜色较浅的加热速度较慢。
另外,躲在大零件旁边的小零件会被遮挡,不易受到红外线的照射,也会有加热不足的另一种阴影效应问题。凡此种种,现在的PCBA加工厂应该已经看不到任何的【IR Reflow】。所以当你要说回焊炉时就不要再叫【IR Reflow】了,回焊炉的英文只要说是【Reflow】大家就都可以理解,如果硬要表示你的学问,可以称其为【Convection Reflow】、「对流式回焊炉」或【Hot Air Reflow】、「热风式回焊炉」。

2、Reflow中文要翻成【回焊】或【回流焊】,而不可以翻成【迴】。
Reflow是把做成合金的锡粉与助焊剂混和在一起的「锡膏」,透过加热的程序,将其重新回复到原来的焊点与原来的焊料,而不是有个「走」字旁的迴,如果说成「廻」流焊会有反复转来转去的意思。
建议延伸阅读:何谓SMT(Surface Mount Technology)表面贴焊(装)技术?

3、SMT(Surface Mount Technology)的中文要翻成【表面贴焊】,不可以翻成【黏着】。
因为电子零件是贴附在电路板上,经过Reflow作业重新焊接到电路板,锡膏并不是【胶】,不是把电子零件黏到电路板。

4.、Soak Zone中文应该翻译成【吸热区】,而不是「浸泡区」。
「SMT Reflow Profile」的第二段【Soak zone】的目的是要让所有需要焊接在一起的零件吸收到足够的热量(thermal mass),让不同质地与大小的零组件可以保持一致的均匀温度,板面温度差△T接近最小值,才能继续往下一个回焊区(reflow zone)阶段,同时融锡并达到焊接的目的。
建议延伸阅读:SMT回流焊的温度曲线(Reflow Profile)解说与注意事项

5、回焊炉加【氮气(N2)】的优点
因为氮气(N2)属于惰性气体的一种,不易与金属产生化合物,也可以避免空气中的氧气与金属产生氧化的反应,回焊炉加氮气的优点如下:
? 可以让锡膏的表面张力变小,利于爬锡。
? 可以降低氧化,让PCB的第二面在第一面过炉时不易氧化,利于二次回焊,可以产生较好的焊接,也可以减少空洞的产生。
? 减少空洞率(void)。因为锡膏或焊垫的氧化降低,空洞自然就减少了。
另外,现在也有研发在波焊炉中加氮气,优点是可以降低液态锡槽氧化的速度,因为长期处与液态的锡与空气中接触后会形成锡渣,有些较细小的锡渣会随着涌锡附着在PCB的表面,若是刚好连在两个锡点之间就会形成短路。另一个优点是可以增加插脚零件的吃锡率,因为锡的表面张力变小,利于爬锡。不过,氮气也不便宜就是了,而且波焊对氮气的消耗量比贴焊还大。
建议延伸阅读:SMT回焊炉加氮气(N2)的优缺点探讨

6、Wave soldering中文要要翻译成【波焊】,而不应该翻成【波峰焊】。

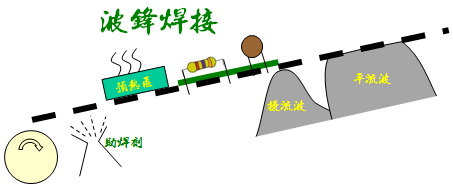

PCBA波峰焊接流程
【Wave soldering】是使用锡波将插脚零件焊接于电路板。虽然大部分的【Wave soldering】机器都有两道锡波,第一道像喷泉一样的扰流波,用来加强焊接及大零件的消除阴影效应;第二道则是如镜子的平波,用来刮除多于
严格说起来焊接的地方不是波「峰」,至少第二道的平面波就没有波峰,而英文的波峰应该叫【Crest】,而不是【Wave】,所以【Wave soldering】只要翻成【波焊】就可以了,没有【峰】。
建议延伸阅读:何谓「波峰焊(wave soldering)」?波焊制程技术介绍

7、波焊炉的无铅锡池不建议使用SAC成份的锡条或锡棒
SAC是锡(Sn)银(Ag)铜(Cu)的缩写,现在最多人使用的是SAC305,表示含有96.5%的锡(Sn)、3.0%的银(Ag)与0.5%的铜(Cu),但是波焊的锡池如果含铜比率过多,就容易造成插脚焊接零件短路的问题;其次会造成电路板过波焊面「咬铜」的问题。
注:这个应该是针对OSP板子,ENIG的板子应该较没有这个问题。

8、军规与汽车用组装电路板要求使用有铅插孔焊接
这是因为有铅焊接(Sn63/Pd37)的焊接强度,比无铅焊接(SAC305)的强度高出很多,而且插孔焊接(Through Hole)也比SMT贴片焊接的焊接强度来得高。
