一款采用电子技术驱动电光源,使之产生所需照明的电子设备的简化电子镇流器电路图

time : 2019-08-20 09:33       作者:凡亿pcb



电子镇流器是镇流器的一种,是指采用电子技术驱动电光源,使之产生所需照明的电子设备。建筑楼房中,当不需要日光灯全功率连续运行时,应用可调光的电子镇流器可进一步减小楼房内的功率消耗,实现节能。

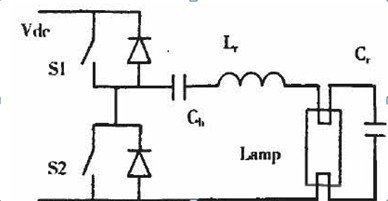

以下为一款深圳凡亿PCB线路板公司提供的简化了的镇流器电路。



两个开关S:S2轮流交替切换,以提供一高频率(通常为25 kHz100 kHz以内)的矩形波交流电压,施加于加载的谐振电路上。隔()()电容器用于消除直流电压分量。基本概念是利用施加到谐振电容器C,上的谐振电压,以便引发灯电弧的冲击。因为激励电压的高频率,实际上灯是处于连续导通状态,故能无闪烁效应而提供高质量的照明。



大部分现代电子镇流器的设计和研究,均推荐使用谐振变换器作为驱动灯的功率电路。



电子镇流器电路图

电子镇流器电路图
