一款由温度传感器,液晶显示器及其他电子元器件组成的电子体温计电路图

time : 2019-08-20 09:33       作者:凡亿pcb



电子体温计由温度传感器,液晶显示器,纽扣电池,专用集成电路及其他电子元器件组成。能快速准确地测量人体体温,与传统的水银玻璃体温计相比,具有读数方便,测量时间短,测量精度高,能记忆并有蜂鸣提示的优点。

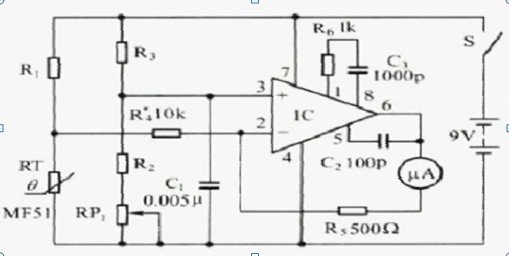

以下为一款深圳凡亿PCB线路板公司提供的电子体温计的电路图



热敏电RT盯和R1R2R3及即RP1。在温度为20℃时,选择R1R3并调节RPl,使电桥一平衡。阻器选用的阻值在5005000Ω之间。本例中采用的热敏电阻的阻值为1000Ω。



当温度升高时.热敏电阻RT的阻值变小,电桥处于不平衡状态,电桥输出的不平衡电压由运算放大器放大.放大后的不平衡电压引起接在运算放大器反馈电路中的微安表的相应偏转.再将毫安表数值转换为对应的温度数值,即可实现体温的测量。



电子体温计电路图

电子体温计电路图
