利用该电路可以监控机械零件是否旋转,其发送器采用接近开关AS。待监控的设备零件旋转时经过缝隙处切断振荡电路。



接近开关是作为可变电阻接在分压电路上的,分压电压支点处接施密特触发器,这可以使矩形波电压有陡的上沿和降低,由于存在滞环而可能出现的扰动电压,施密特触发器左边晶体管的集电极处通过RC环节(R=10k欧,C=10uF)接下一级晶体管的基极,当左边晶体管截止时下一级晶体管总是短时导通,100uF电容放电,在间歇时间充上的电压值同两放电脉冲间时间间隔长短有关。



如果此时间小于0.6s,则不会达到稳压管ZG5.6的击穿电压,末级晶体管无电流,继电器释放。

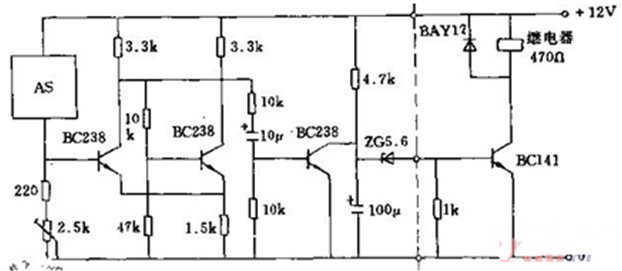

旋转监控器电路图

旋转监控器电路图
