一款可以给指定房间加湿,也可以给整栋建筑加湿的加湿器工作原理电路图

time : 2019-08-02 09:39       作者:凡亿pcb



目前市场上的家用加湿器一般采用超声波方式将水雾化,并通过风机将雾化的水汽吹出壳体,从而达到加湿空气的效果,其电气原理图如附图所示。



加湿器是一种增加房间湿度的家用电器。加湿器可以给指定房间加湿,也可以与锅炉或中央空调系统相连给整栋建筑加湿。

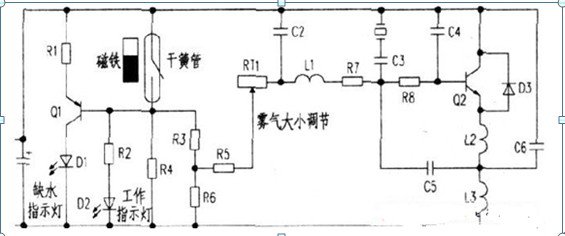

市电经过开关电源后,输出两路电压36V12V。其中36V供电水汽雾化模块.12V供电风机。电路中,D1D2分别是缺水指示灯和工作指示灯;干簧管为液位检测开关;RT1为雾气大小调节电位器。以02为核心及其外围电路为超声波发生电路。



以下为一款加湿器工作原理电路图。



加湿器工作原理电路图

加湿器工作原理电路图
