一款能根据机械电气磁光和混合式等方法制造的转速传感器直流型电路图

time : 2019-08-01 09:11       作者:凡亿pcb



转速传感器是一款将旋转物体的转速转换为电量输出的传感器。



转速传感器属于间接式测量装置,可用机械、电气、磁、光和混合式等方法制造。按信号形式的不同,转速传感器可分为模拟式和数字式两种。

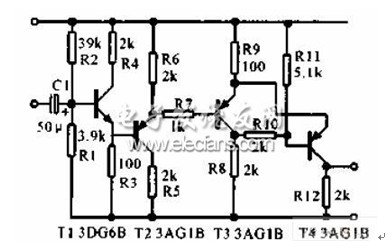

以下为一款转速传感器直流型原理图。



转速传感器从原理(或器件)上来分,有磁电感应式、光电效应式、霍尔效应式、磁阻效应式、介质电磁感应式等。另外还有间接测量转速的转速传感器:如加速度传感器(通过积分运算,间接导出转速),位移传感器(通过微分运算,间接导出转速)等。



传感器直流型电路图

传感器直流型电路图
