一款可把一个高于正常工作的电压加在被测设备绝缘体上的简易耐压测试器电路图

time : 2019-08-01 09:10       作者:凡亿pcb



耐压测试器,根据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上,持续一段规定的时间,加在上面的电压就只会产生很小的漏电流,则绝缘性较好。

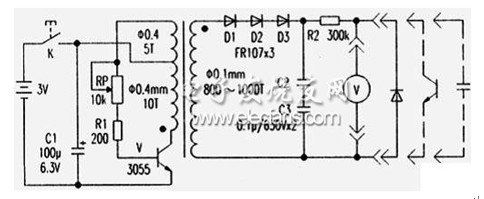

以下为一款简易耐压测试器电路图。



程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统。选择耐压仪的2个指标:最大输出电压值及最大报警电流值的数值。



简易耐压测试器电路图

简易耐压测试器电路图
