一款利用正负两极短路时产生的高温电弧来熔化焊料的空载节电电路图
time : 2019-07-23 09:03 作者：凡亿pcb

电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，来达到使它们结合的目的。

结构十分简单，就是一个大功率的变压器，电焊机一般按输出电源种类可分为两种，一种是交流电源的；一种是直流电的。系利用电感的原理做成的，电感量在接通和断开时会产生巨大的电压变化，利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料，来达到使它们结合的目的。

电焊机空载时，电流互感器LH中无感应电流：VT1、VT2均截止，使NE555的脚3为低电位，继电器K释放，交流接触器KM失电，电容器C1串入电路，使电焊机进入空载节电状态。C1为电焊机下次焊接时提供一很小的起动电流。当焊接时，焊条与工件接触瞬间LH产生的感应电压使VT1、VT2导通，IC的脚3变为高电位，使K、KM吸合，焊机进入正常焊接。改变C3的容量，可在10～20s范围内延时交流接触器的频繁动作时间。

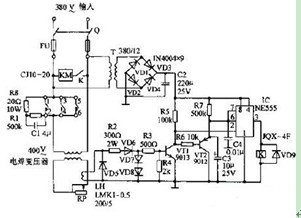

以下为一款电焊机空载节电电路图。

电焊机空载节电电路图
