一款低通道没有附加另外的放大器的车用音频功率放大器电路图

time : 2019-07-16 09:11       作者:凡亿pcb



车用音频功率放大器是一种用于汽车最佳而有趣的高质量音频功率放大器结构方案,以最低的花费就能实现,而且该方案同样可用于小型便携式音乐中心。该功率放大器的特点是低通道没有附加另外的放大器,低频通道的扬声器经滤波器接到二个立体声通道的输出端,其中一个信号反相,因而构成桥式连接电路,在低电压供电的情况下,压缩型低频公共扬声器上可以获得足够的功率。

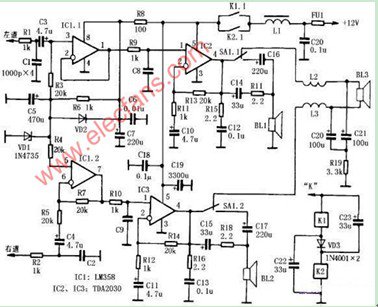

以下为一款车用音频功率放大器电路图。



该声频功率放大器的最大一个特点是它的接通方式,这种接通方法是借助于二个电磁继电器K1K2 在“K”端子当电源加上时二个继电器经电容器C22 C23 并联接通,电容器充电之后继电器绕组经二极管VD3 串联接通,这样可以减少流过继电器绕组的消耗电流,改善了功率放大器的温度状况。



车用音频功率放大器电路图

车用音频功率放大器电路图
