一款能自动调整输出电压的固态电路汽车稳压器电路图

time : 2019-07-16 09:11       作者:凡亿pcb



稳压器是一种能自动调整输出电压的供电电路或供电设备,其作用是将波动较大和达不到电器设备要求的电源电压稳定在它的设定值范围内,使各种电路或电器设备能在额定工作电压下正常工作。

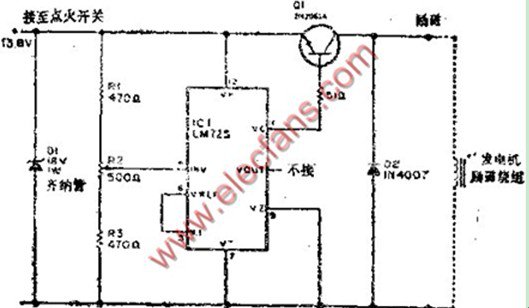

以下为一款固态电路汽车稳压器电路图。



本电路用来代替汽车中利用发电机系统组成的机电式充电稳压器,性能优于后者。它使12V的铅--酸电池不致充电不足或充电过量,因而延长了电池的寿命。LM723用作开关稳压器,用于挖制发电机的励磁电流。R2的阻值要经过调节,使得充电电压能维持在汽车标准电池的满电压13.8V



这款稳压器是使输出电压稳定的设备。所有的稳压器,都利用了相同的技术实现输出电压的稳定输出电压通过连接到误差放大器反相输入端的分压电阻采样,误差放大器的同相输入端连接到一个参考电压。 参考电压由IC内部的带隙参考源产生。 误差放大器总是试图迫使其两端输入相等。为此,它提供负载电流以保证输出电压稳定。





固态电路汽车稳压器电路图

固态电路汽车稳压器电路图
