一款用在工业控制系统中调整介质的方向的L9349的电磁阀驱动电路图

time : 2019-07-16 09:11       作者:凡亿pcb



电磁阀是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。



以下为一款L9349的电磁阀驱动电路图。



ABS压力调节器的4个常开进油电磁阀的最大起动电流约为3.6 A;4个常闭出油电磁阀最大起动电流约为2.4 A。而L9349的工作电压4.532 V,两路通道内阻O.2 Ω,最大负载电流3 A;另两路内阻0.3 Ω,最大负载电流5 A,恰好能满足ABS常开和常闭电磁阀的驱动电流要求,而且较低的导通内阻又能保证低功耗,因此L9349非常适合进行ABS电磁阀的驱动控制。电磁阀驱动电路原理图见图。



在图中,每片L9349能驱动4个电磁阀工作,属于典型的低端驱动。



通过Vs端口给芯片提供12 V供电电压;当给输入端IN1IN4 PWM控制信号,就能方便地控制输出端以驱动4路电磁阀工作,OUT1OUT2端口的最大驱动能力为5 A,应该连接ABS的常闭电磁阀;OUT3OUT4端口最大驱动能力为3 A,应连接ABS常开电磁阀,不可接反;EN端口为使能端,能通过MCU快速关闭芯片;L9349的数字地和模拟地分开,提高了驱动模块的抗干扰能力。

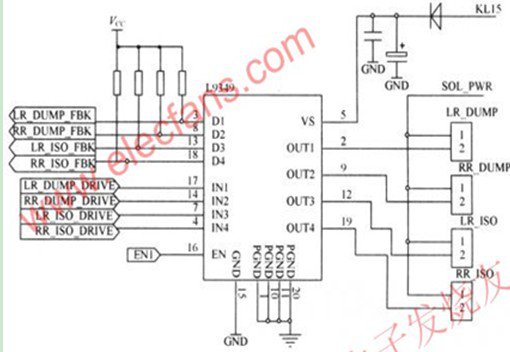

L9349的电磁阀驱动电路图

L9349的电磁阀驱动电路图
