一款在工业生产中应用广泛的UCC3889典型应用电路图

time : 2019-07-12 09:09       作者:凡亿pcb

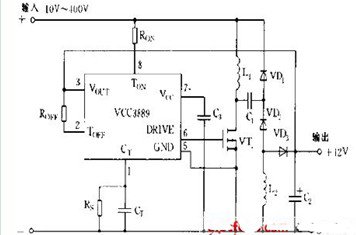

以下为一款UCC3889典型应用电路图。



当接入输入电压后,直流输入电压通过电阻RON加到TON脚,流经RON的电流开始对C3充电。当VCC低于8.4V时,片内欠压锁定电路关断,驱动端输出低电平。当VCC达到8.4V后,驱动端DRIVE输出高电平,功率管开关VT1导通,这时流入TON脚的电流对定时电容C1充电,Cr两端电压上升。因只有Cr充电式驱动端(6脚)才为高电平,所以VT1的导通时间与输入电压成反比。



充电到上限值时,导通时间结束,VT1关断,通过RON流进TON脚的电流又对接到VCC的电容C3充电,因此,流经RON的电流只在VT1导通时才对CT充电。



VT1第一次导通后,电流流过L1时存储能量,当VT1再次导通时,一方面对L1储能,另一方面,C1VT1VD2把能量传给L2。当VT1再次关断时,在完成L1C1交换能量的同时,又实现L2C2能量转换,改变VT1导通与关断时间,可使输出电压稳定。



UCC3889典型应用电路图

UCC3889典型应用电路图
