变换器是将信源发出的信息按一定的目的进行变换。矩阵式变换器是一种新型的交－交电源变换器。和传统的变换器相比，它具有如下优点：不需要中间直流储能环节；能够四象限运行；具有优良的输入电流波形和输出电压波形；可自由控制的功率因数。矩阵式变换器已成为电力电子技术研究的热点之一，并有着广泛的应用前景。

以下为一款LT1111构成的变换器电路，是一种由3V输入，22V输出的电压翻转电路，在3V输入时，输出电流可达7mA;若改成5V输入时，R1将改成47Ω，而其输出电流可达40mA。

变换器作为一种新型的交—交变频电源，其电路拓扑形式被提出，但直到1979年意大利学者M.Venturini和A.Alesina提出了矩阵式变换器存在理论及控制策略后，其特点才为人们所关注和研究。

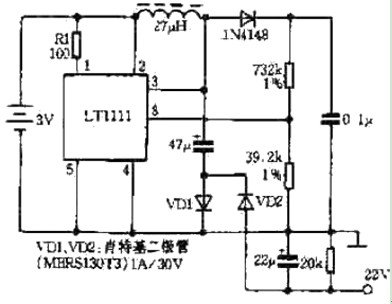

LT1111构成的变换器电路图
