SG3525 是一种性能优良、功能齐全和通用性强的单片集成PWM控制芯片，它简单可靠及使用方便灵活，输出驱动为推拉输出形式，增加了驱动能力；内部含有欠压锁定电路、软启动控制电路、PWM锁存器，有过流保护功能，频率可调，同时能限制最大占空比。

本电源输入电压是由带隔离变压器的+30V 电源提供，选用 SG3525 设计的 DC—DC 直流变换器原理图。性能指标是：输入电压为DC24～35V可调，输入额定电压为 30V，输出为 5V/lA。

因此在同样的条件下，产生的通态损耗较小，这种拓扑特别适合输入电压较低的场合，这也是本设计为什么采用推挽变换器的原因。其中的变压器可同时实现直流隔离和电压变换的功能，磁性元件数目较少，成本较低。

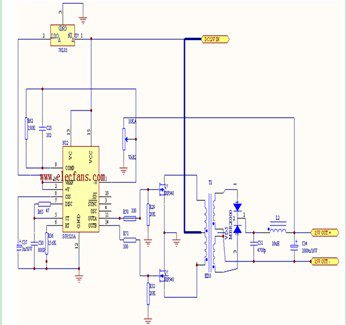

sg3525的应用电路图
