一款能够提升蓄电池使用寿命的自带铅酸蓄电池充电LED应急灯电路图-凡亿PCB

铅酸蓄电池充电器引采用三段式充电，品质优，性能好，充电饱和度高，能够提升蓄电池的使用寿命。需通过通过UL、CE认证，并且符合RoHS指令。

以下是一款自带铅酸蓄电池充电LED应急灯电路图。220V交流市电经电容降压、二极管整流后给铅酸蓄电池充电，红色LED作充电指示。

充好电后使用时闭合按钮开关K，将首先接通3颗彩色闪烁LED，发出梦幻般变化莫测的七彩光芒，在夜间平添一些生活乐趣，再按一下开关K则关闭彩色闪烁LED，接着再按才会接通24颗并联的高亮LED，由于数目较多，照明效果很好。

市场上出售的各种LED灯电路大多过于简单，虽说价格十分便宜，但在客观上仍会造成能源浪费，只有经过一番合理改进，才能既保留它经济便携的优点，又有效地提高使用安全性和可靠性。

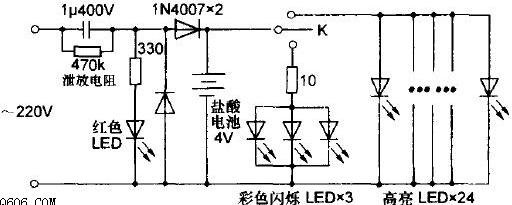

自带铅酸蓄电池充电LED应急灯电路图
