一款通过延时电路实现开关自动关闭的楼道照明节电开关电路图

time : 2019-06-28 08:53       作者:凡亿pcb

以前大多数灯的开关都是机械开关,如果使用后忘记关闭开关,就容易造成浪费。现在很多照明电路中都加入了延时电路,按下开关按钮后灯点亮,进入延时电路,一段时间后,灯自动熄灭。



本文介绍的楼道照明节电开关电路中就加入了一个延时电路,可实现灯开启一段时间后自动关闭,达到节电的目的。
元器件选择:
此电路图中,开关S选用自复式开关,按下开关按钮后,会自动恢复;由于C3的充电
电流不大约5mA).可以用彩电上的触摸开关来代铃;K为常见的12V继电器。

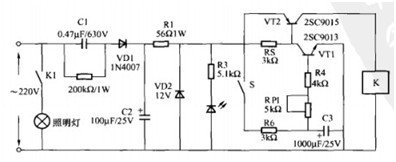

楼道照明节电开关电路

楼道照明节电开关电路



电路工作原理:
220V市电经C1降压,V1泥、C2整流滤波.VD2稳压后得到12V直流电供延时电路工作,Rw1、R4和C3、VT1、VT2组成延时电路,以控制继电器K的吸合及释放.使照明灯延时工作一段时间后能够关掉。按一下开关S,+12V电砚对C3充电.C3瞬间充满电荷,并通过RW1、R4和VT1
的b—e结放电,使VT1导通.同时VT2也导通,+12V电压作用于K的线圈两端,K吸合.常开点K1闭合,接通了照明灯的供电回路.照明灯被点亮。随着放电时间的延长.放电电流逐渐减小.直至不能再维持VT1的导通。VT1截止,VT2也截止,K失电释放,K1断开,照明灯熄灭。c3的容量和RP1、R4的限值决定了电路的延时时间。调节VR1,即可调节照明灯的延时工作时间。根据电路图中的参数计算,此电路的延时时间可在40~60s范圈内调节。
