一款由报警器和遥控器组成的红外感应报警器电路图-凡亿PCB

红外感应报警器由报警器和遥控器组成，安装在需要防护的区域，一旦有人靠近，报警器立刻发出警报声提示，防护区域10米内自由调节，遥控布防和撤防。

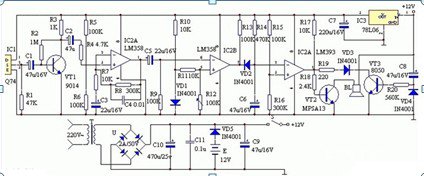

该装置电路原理见图1。由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第一级放大电路放大。

人体的红外线信号消失后，IC3的⑦脚又恢复高电平输出，此时VD2截止。由于C6两端的电压不能突变，故通过R14向C6缓慢充电，当C6两端的电压高于其基准电压时，IC4的①脚才变为低电平，时间约为1分钟，即持续1分钟报警。

以下为一款红外感应报警器电路图。

红外感应报警器电路图
