迷你低电压BTL功放DIY——功率3W,待机电流仅0.1微安

time : 2019-06-25 09:15       作者:凡亿pcb

随着各种便携式数码产品的普及,对功放IC的要求也越来越高。像以前常用的LM386、TDA2822M这类功放IC的外围电路较复杂,在低电压下输出功率小,并且待机耗电也较大。本文介绍一款用迷你音响里常用的低电压BTL功放IC制作的迷你BTL功放电路,其工作电压范围为2~6V,并且电路简洁,输出功率大(在电源电压为5V,RL为4Ω时,输出功率可达2.5W)。该功放电路还带有关断控制端,可以输入一个TTL信号来控制整个功放电路的工作与否,处于关闭状态时,整个功放电路的待机电流仅有0.1μA。

迷你低电压BTL功放DIY——功率3W,待机电流仅0.1微安

迷你低电压BTL功放电路原理图。

电路如上图所示。LM4871是美国NSC公司生产的一款适用于各种便携式数码产品的低电压BTL功放IC,其工作电压范围为2~6V,静态电流为6.5mA(典型值),若处于关闭状态时,整个IC的工作电流仅有0.1μA。

迷你低电压BTL功放DIY——功率3W,待机电流仅0.1微安

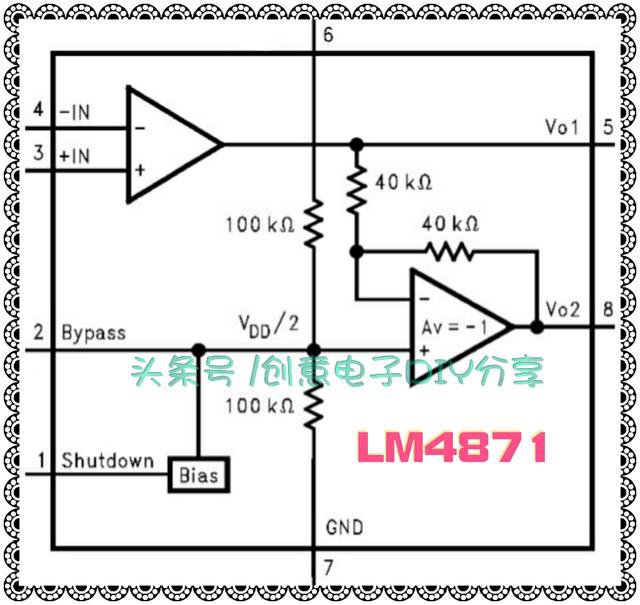

LM4871的内部电路框图。

LM4871功放电路的闭环放大倍数可由④、⑤脚外接的电阻R1和R2调整。减小电阻R1的阻值,或增大电阻R2的阻值,皆可提高电路的闭环放大倍数。由于该功放电路的输入电阻就是R1的阻值,故R1不宜取值过小。想提高电路的放大倍数,一般通过增大R2的阻值来实现。本电路的最低工作频率由C1和R1决定,增大C1的容量,可以使电路的低音更丰富。一般C1的大小视前级信号源而定。

LM4871引脚功能介绍

迷你低电压BTL功放DIY——功率3W,待机电流仅0.1微安

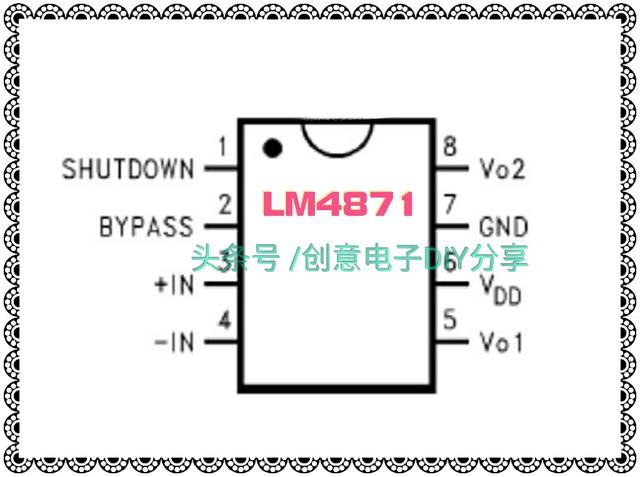

LM4871的引脚功能。

LM4871的①脚为关断控制端,该端为高电平时,LM4871处于关断状态,此时整个电路不工作,处于微功耗待机状态。正常工作时,①脚应接低电平。LM4871的关断控制功能很实用,譬如用于热释电红外报警器的功放电路,平时前级检测电路输出一个高电平信号加至LM4871的①脚,使其处于关断状态,这样可以减小静态耗电。若需要发出报警声时,只要输出一个低电平信号,即可使LM4871工作。假设采用TDA2822M作为功放电路,想关断该IC来降低静态耗电,需要添加电子开关才能实现。

LM4871的②脚为电压基准端,该端一般通过一个1μF的电容接地;③、④脚分别为同相输入端和反相输入端;⑤、⑧脚为BTL输出端;⑥脚为电源正端;⑦脚为电源负端。

迷你低电压BTL功放DIY——功率3W,待机电流仅0.1微安

SOP-8封装的LM4871的外形。

LM4871的封装一般有两种,即DIP-8封装和SOP-8封装。一般SOP-8封装的更常见一些。

迷你低电压BTL功放DIY——功率3W,待机电流仅0.1微安

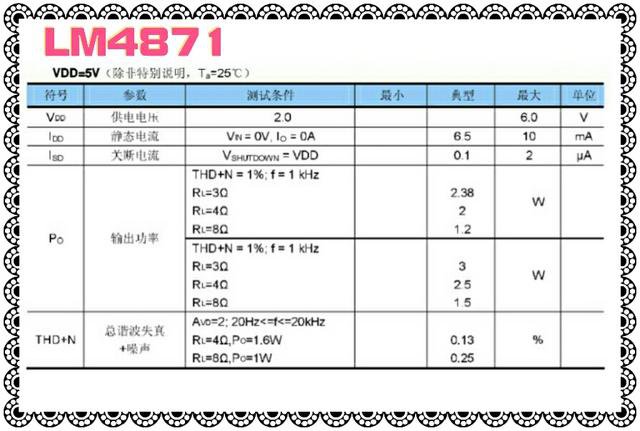

LM4871的主要电参数。

从上图可见,LM4871在电源电压为5V时,若RL为3Ω时,输出功率为3W;RL为4Ω时,输出功率为2.5W;RL为8Ω时,输出功率为1.2W。

制作时,电容C1~C3可以选用独石电容或瓷片电容,C4选用470μF/10V的铝电解电容。若不需要使用LM4871的关断控制端,开关K亦可以省略,而将LM4871的①脚直接接地。上述的LM4871构成的BTL功放电路可以直接使用一节18650锂电池作电源,将锂电池及整个电路装在音箱里,这样便可以作为迷你有源音箱使用。
