硬盘电路板

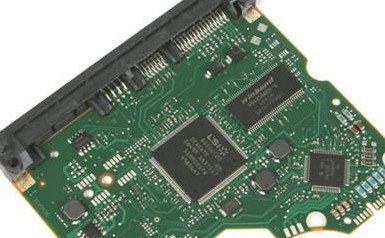

硬盘电路板 图

硬盘电路板

硬盘电路板测试

下面仅简要介绍物理故障的分析与一般的处理步骤: 短路,需做进一步的检查。

  1. 首先检查CMOS SETUP 是否丢失了硬盘配置信息。测量主板上COMS RAM 电路是否为电池有故障,或元器件(如二极管、三极管、电阻、电容等)损坏能原因而CMOS 中的硬盘配置参数出错。
  2. 通过加电自测,若屏幕显示错误信息 “Hard Disk Error”,说明硬盘确实有故障。或是硬盘未插好。
  3. 关机,拆开机盖,测+5V、+12V 电源是否正常,电源盒风机是否转动。以此来判断是否外电路缺电。
  4. 检查信号电缆线,插头是否插好,有无插反或接触不良。可尝试交换一些电缆插头试一下。
  5. 采用“替代法”来确定故障部件。找一块好硬盘与该硬盘比较,判断是主板还是硬盘驱动器本身有问题。

上面的五个步骤,用户需要仔细检查、每个人都要仔细的检查。因为这研究可以检测出是不是 硬盘盘体本身损坏,如果只是一些接触不良,那就可以轻松的拍出的了。

硬盘电路板的深度检测还可以用下面的三个方法:

  1. 测电阻法
  2. 测电压法
  3. 测电流法

下面就详细的讲讲这三种方法:

一测电阻法
该测量方法一般是用万用表的电阻档测量部件或元件的内阻,根据其阻值的大小或通断情况,分析电路中的故障原因。一般元器件或部件的输入引脚和输出引脚对地或对电源都有一定的内阻,用普通万用表测量,有很多情况都会出现正抽电阻小,反向电阻大的情况。一般正向阻值在几十欧姆至100欧姆左右,而反向电阻多在数百欧姆以上。但正向电阻决不会等于0或接近0,反向电阻也不会无穷大,否则就应怀疑管脚是否有短路或开路的情况。当断定硬盘子系统的故障是在某一板卡或几块芯片时,则可用电阻法进行查找。关机停电,然后测量器件或板卡的通断、开路短路、阻值大小等,以此来判断故障点。若测量硬盘的步进电机绕组的直流电阻为24欧,则符合标称值为正常;10欧左右为局部短路;0欧或几欧为绕组短路烧毁。
二测电压法
该测量方法是在加是怕情况下,用万用表测量部件或元件的各管脚之间对地的电压大小,并将其与逻辑图或其它参考点的政党电压值进行比较。若电压值与正常参考值之间相差较大,则青蛙该部件或元件有故障;若电压正常,说明该部分完好,可转入对其它部件或元件的测试。一般硬盘电源与软盘插线一样,四个线头分别为+12V、+5V、-5V和地线。硬盘步进电机额定电压为+12V。硬盘启动时电流大,当电源稳压不良时(电压从12V下降到10.5V),会造成转速不稳或启动困难。逻辑是怦的测量可用试波器测量或者用逻辑笔估算。
三测电流法
如果有局部短路现象,则短路元件会升温发热并可能引起保险丝熔断。将万用表串入故障线路,核对电流是否超过正常值。硬盘驱动器适配卡上的芯片短路会导致系统析负载电流加大,驱动电机短路或驱动器短路会导致主机电源故障。硬盘电源+12V的工作电流应为1.1A左右。当硬盘驱动器负载电流加大时,会使硬盘启动时好时坏。电机短路或负载过流轻则保险熔断,重则导致电源块、开关调整管损坏。在加大电流回路中可串入流假负载进行测量。如有保险的线路,则可断开保险管一头将表串入进行测量。在印刷板上的某芯片的电源线,

上面这三种方法就基本可以检测出一块硬盘电路板的好坏,如果是在坏了,那么就只有更换了。

硬盘电路板分类有哪些

硬盘电路板主要有西数电路板和希捷电路板以及火球线路板三类,三类都有不同的分类,那么我们就一起来看看。

⒈西数电路板分类
西数PCB板的每种系列都比较相同,只是主芯片不同。从外观上很难识别出来。现将西数AB、BB、EB系列的部分电路板分类出来,下面分类仅供参考:

  1.  主芯片:WD70C23-GP&nbspST&nbsp2.3 驱动芯片:L6278AC
  2.  主芯片:WD70C23-GP&nbspST&nbsp2.3 驱动芯片:L6278&nbspV1.2
  3.  主芯片:WD70C23-GP&nbspST&nbsp2.0 驱动芯片:L6278AC
  4.  主芯片:WD70C23-GP&nbspST&nbsp2.0 驱动芯片:L6262&nbspV2.6
  5. 主芯片:WD70C22-GP&nbspST&nbsp2.0 驱动芯片:L6278&nbspV1.2
  6.  主芯片:WD80C24-IBM&nbsp1.1 驱动芯片:L6278AC
  7.  主芯片:WD80C24-IBM&nbsp1.1PQ 驱动芯片:L6278AC
  8.  主芯片:WD80C24-IBM&nbsp1.1 驱动芯片:L6278&nbspV1.2
  9.  主芯片:WD70C20&nbsp1.6 驱动芯片:L6262&nbspV2.6
  10. 主芯片:WD70C20-SW&nbspST&nbsp1.8 驱动芯片:L6262&nbspV2.6
  11. 主芯片:WD70C20-SW&nbspST&nbsp1.4 驱动芯片:L6262&nbspV2.6

⒉希捷电路板分类

  1. 酷鱼七代:长板:驱动芯片:6950D  100244097
  2. 酷鱼六代:短板:驱动芯片:6900D   100244097
  3.  酷鱼四代:主芯片:23400361-321  驱动芯片:6950D
  4.  酷鱼五代:主芯片:100226836    驱动芯片:100244097

⒊火球电路板的分类
火球PCB板的每种系列都比较不同,主芯片也不同。从外观上能识别出来。就是LCT系列中的706、702、303还有SE、ST板比较难识别。现将火球的电路板分类出来,以供参考:

  1. 板:03 主芯片:14-108406-03
  2. 板:501 主芯片:14-108406-02
  3. 板:812、主芯片:14-108413-02
  4. 板:411、412 主芯片:D9046CM&nbsp101
  5. 板:013 主芯片:14-113271-02
  6. 板:110、111 主芯片:14-113271-04
  7. 板:701、702 主芯片:D760006GJ&nbsp101
  8. 板:706 主芯片:D760006GJ&nbsp102
  9. 板:303 主芯片:D760006GJ&nbsp106
  10. 板:906、907、908 主芯片:D8915GJ&nbsp101
  11. 板:206、207、208 主芯片:D760009GJ&nbsp101
  12. 板:314、315 主芯片:D760009GJ&nbsp103
  13. 板:306 主芯片:760009BGJ&nbsp104
