一款输入阻抗高、输出阻抗低、稳定性好的高保真32瓦el34胆管功放电路图

time : 2019-06-21 09:43       作者:凡亿pcb



随着现代科技的进步,胆机的寿命得以数倍延长,更使得听厌了冷硬、干涩的数码的老一辈发烧友对电子管那种久违了的甜润柔美倍加怀念。加上众多生产厂家的因势利导、推波助澜,终于使这个已有大半个世纪生命的耄耋老人重振五十年代的赫赫声威。



以下为大家介绍一款高保真32el34胆管功放电路图。



这是款胆机功放,该功放经长期测试感觉其音质、效果都很不错,现介绍给大家。该功放用了两只el34型胆管和一对骞堋⒃朔趴閠l072等元件组成,运放器b1b2与晶体管q1q2构成两个完全对称的跨导式放大器,由于这个电路具有输入阻抗高、输出阻抗低、稳定性好、失真小等众多优点,所以值得胆机爱好者一试,安装完成后,如焊接无误,无需调试,一装即成(电路如图)。该放大器输出功率大于30w,失真度小于2%。



该电路中电阻采用金属膜电阻,电容采用铝壳电解或钽电解,c5c6采用耐压大于400v优质电解,c1c2采用耐e630vcbb电容、t1采用环形变压器l1端输出为交流220vl2端输出为24vl3端输出右在4v6v之间。

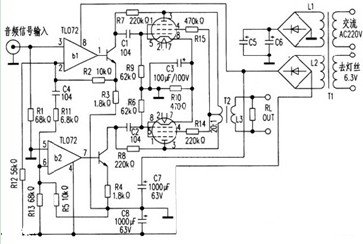

高保真32瓦el34胆管功放电路图

高保真32el34胆管功放电路图
