一款阻容降压式供电道路施工自动启停闪烁警示灯控制电路图

time : 2019-06-21 09:42       作者:凡亿pcb

      在道路施工时,夜晚通常要在施工现场设置并开启红色警示灯具,以防止夜晚过往人员、车辆发生事故。为了达到警示的作用的同时能兼顾节能,应设置警示灯为闪烁状态。为方便使用,应加入光控电路,使警示灯能自动切换黑夜和白天模式。当天黑后能控制警示灯自动开启并工作在闪烁状态,天亮后又能将警示灯自动关闭。本文介绍的就是这样一款道路施工警示灯控制电路。
元件选择:
      IC1芯片选用MOC3041型过零触发光电耦合双向可控硅芯片。C1和SCR的耐压应≥400V,SCR的功率可视所需控制的警示灯总功率的大小而定。VD1选用稳压值为5V的稳压二极管。VD2选用1N4001型普通二极管。VT1选用型号为3CK3C的PNP型三极管;VT2选用型号为3DG6的NPN型三极管,要求VT1和VT2的β≥60。RG选用暗阻≥1MΩ、亮阻≤10kΩ的光敏电阻。RP1选用小型卧式实芯电位器,以便将其直接焊在印刷电路板上。R3、R4应使用功率为1W的电阻。

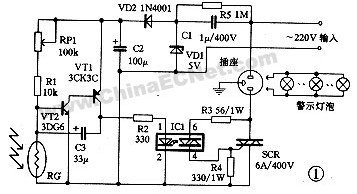

闪烁警示灯控制电路

闪烁警示灯控制电路


电路工作原理:
      这里灯的闪烁通过一只NPN型三极管VT2和一只PNP型三极管VT1组成一个频率可调的互补式超低频振荡器实现,其振荡频率可由RP1进行调节。在VT2基极与电源负端之间接有一个光敏电阻,构成光控电路,以实现光电自动控制,达到夜晚开启电路,白天关闭电路的效果。天黑后,RG因无光照射而阻值较大(约为1MΩ),失去对VT2基极的控制能力,由VT1、VT2组成的互补超低频振荡器能起振工作,VT1的集电极输出电位开始周期性地发生高、低变化。当其输出为高电位时,使IC1触发工作并驱动SCR导通,使插座中外接的警示灯点亮;当其输出为低电位时,IC1又停止工作,SCR恢复截止,警示灯又熄灭。这样,警示灯的亮灭就受超低频振荡器所控制,周而复始工作于闪烁状态。C1、VD1、VD2等元件构成了一个典型的电容降压式供电电路,可为整个控制电路提供5V的直流工作电源。
