一款能够实现远程控阻性负载电路的短时脉冲继电器电路图-凡亿PCB

脉冲继电器能够实现远程控制线路:通过脉冲命令多点控制,脉冲继电器用于控制阻性负载电路 (如白炽灯，低压卤灯，对流式加热器) 和感性负载电路 (如荧光灯管、放电灯)。

以下为大家介绍一款短时脉冲继电器电路图。

该电路可以将一个房间的电话铃声通过声控电路传递到另一个房间，两房间电话间无电的连接，即当话筒接收到铃声信号后经放大和输出级，传至另一个耳机。该电路也可用于其他场合，比如要想通过继电器控制其他过程，则可在晶体管T3的集电极上接一个图中虚线所示的电路。

电路主要技术数据：工作电压：6（3.5～9）V 工作电流（6V时）：130uA/480mA 输入信号动作电压：8mV 极限频率（3dB）：11kHz。

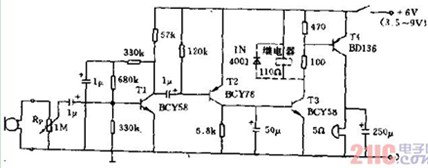

短时脉冲继电器电路图
