一款由编码开关和控制器组成的简单八路数显抢答器设计电路图

time : 2019-06-14 09:30       作者:凡亿pcb

一般抢答器电路复杂,要通过仿真器、应用软件、计算机等辅助设备才能验证完成,对于初学者来说,显得有些力不从心。笔者设计的该款电路非常简单,只要按图一试,就能装成一台简单的八路抢答器。



电路原理如附图,它由IC1和一个编码开关以及控制器等组成。编码开关是由IC1中的输入端ABCD与二极管和按键组成。验证编码开关是否正确,只要按住任意一个按键。使它有一个正电平输入,数码管就会显示相应的数字来。ABCD这四条编码线。分别是1248.3则是由1+2同时输入一个正电平获得,5则由1+4获得,6则由2+4获得,7则由1+2+4获得,二极管是起反向截止作用的。



控制器是由可控硅和IC1的控制端(IC1的⑦、①、②、⑥脚)构成。当任意按下一个按键时,可控硅都会被触发导通,使IC1的控制端始终保持有一个高电平的输入。因此所按的数字得以锁存。这样,后按下的按键就不能起作用,数码管就只显示先按下的键号。



当按下复位键时。可控硅被切断电源而截止,IC1的控制端则由高电平转变为低电平而清零。为下一次抢答做准备。

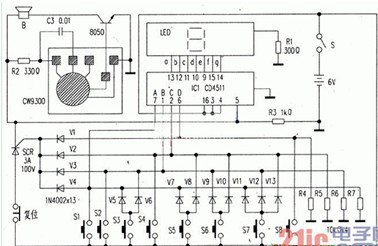

数显抢答器电路图

数显抢答器电路图
