一款具有具有两路24位模拟前端的PIC18F87J72实现单相电表电路图

time : 2019-06-13 09:23       作者:凡亿pcb

单相电表,应用于有功电度量计量:高测量精度(1.0级) ,计量准确 模块化小体积(18mm ,可以轻松安装在各类终端配电箱内。 导轨式安装、底部接线,与微型断路器完美配合。 直观易读机械式显示,降低意外停电丢失数据的风险。 无需外部工作电源。 工作温度范围宽。



PIC18F87J72 是高性能MCU,采用nanoWatt技术,具有两路24位模拟前端(AFE),LCD驱动器。每路的SINAD-90dBTHD-101dBcSFDR103dB,低漂移内部基准电压(12 ppm/),可编程数据速率到64ksps,增益高达32V/V,目标应用在电表,功率测量和监视,手提仪表和医疗监视。

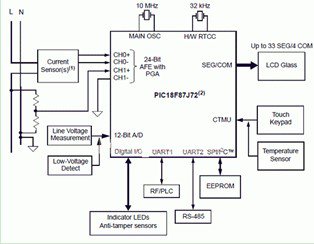

以下是一款PIC18F87J72实现单相电表电路图。



 单相电表电路图

单相电表电路图
