一款能分别测量交直流杂散电压和杂散电流的瞬变电流检测仪电路图

time : 2019-06-13 09:23       作者:凡亿pcb

电流测试仪是一种灵敏度高,多量程保护电路的便携式整流仪表。共有二十个量程,能分别测量交直流杂散电压和杂散电流,本身不需要电源,安全可靠。适宜测试煤矿井下钢轨、水管、电缆等产生的电流及电压,预防杂散电流放电引起的电雷管早爆及其它燃爆事故,使矿内火源降至最低限度。

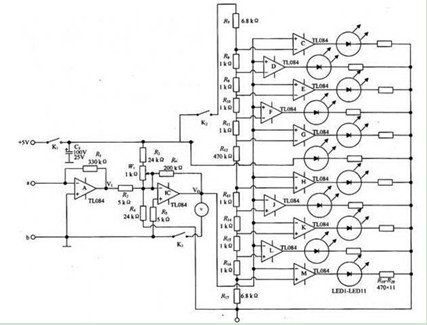

瞬变电流检测仪电路原理如图所示。选用TL084结型场效应管输入运算放大器,其中的每一个运算放大器在单块集成电路上使用了高电压结型场效应管和双极性管,兼容了更好的匹配性,具有转换速率高,输入基极电流和输入漂移电流小,漂移电压温度系数低的特点。



瞬变电流检测仪特点是:测量范围广,共有二十个量程,能分别测量交直流杂散电压和杂散电流,本身不需要电源,安全可靠。适宜测试煤矿井下钢轨、水管、电缆等产生的电流及电压,预防杂散电流放电引起的电雷管早爆及其它燃爆事故,使矿内火源降至最低限度。



瞬变电流检测仪电路图

瞬变电流检测仪电路图
