PCB设计技巧之如何处理线路板的噪音问题

time : 2019-06-13 09:23       作者:凡亿pcb

在设计中,PCB噪音的处理是一个很大的问题,也是很重要的,我们不喜欢整天闹哄哄的作品,所以,在PCB设计中出现了众多的降噪技术,下面这几种方法可以有效的降噪。

  1. 注意板上通孔:通孔使得电源层上需要刻蚀开口以留出空间给通孔通过。而如果电源层开口过大,势必影响信号回路,信号被迫绕开,回路面积增大,噪声加大。同时如果一些信号线都集中在开口附近,共用这一段回路,公共阻抗将引发串扰。
  2. 连接线需要足够多的地线:每一信号需要有自己的专有的信号回路,而且信号和回路的环路面积尽可能小,也就是说信号与回路要并行。

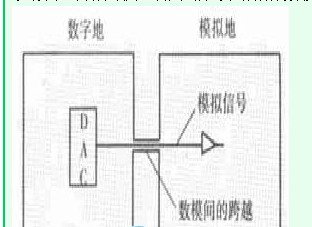

  3. 模拟与数字电源的电源要分开:高频器件一般对数字噪音非常敏感,所以两者要分开,在电源的入口处接在一起,若信号要跨越模拟和数字两部分的话,可以在信号跨越处放置一条回路以减小环路面积。用于信号回路的数模间的跨越
  4. 避免分开的电源在不同层间重叠:否则电路噪声很容易通过寄生电容耦合过去。
  5. 隔离敏感元件:如PLL。
  6. 放置电源线:为减小信号回路,通过放置电源线在信号线边上来实现减小噪声
  7. 线路板噪音处理
