实用线路板电路图三相无刷直流电机控制集成电路的工作原理分享

time : 2019-06-13 09:23       作者:凡亿pcb

什么是集成电路

集成电路是一种微型电子器件或部件。采用一定的工艺,把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起,制作在一小块或几小块半导体晶片或介质基片上,然后封装在一个管壳内,成为具有所需电路功能的微型结构;其中所有元件在结构上已组成一个整体,使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。它在电路中用字母“IC”表示。集成电路发明者为杰克·基尔比(基于硅的集成电路)和罗伯特·诺伊思(基于锗的集成电路)。当今半导体工业大多数应用的是基于硅的集成电路。

电路工作原理

现在介绍的三相无刷直流(BLDC)电机控制器MD4425单片集成电路,无需霍尔效应传感器,可为三相△形或Y形接法的BLDC电机启动及速度控制提供一切所需要的功能。

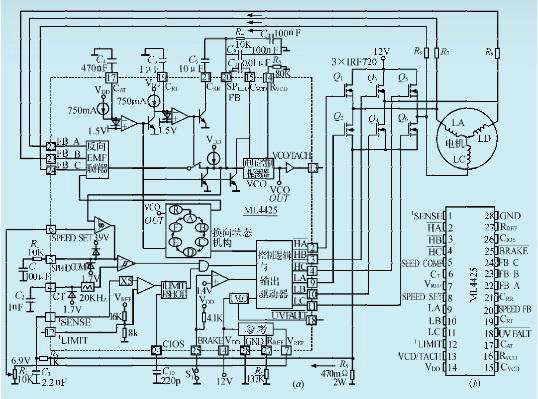

ML4425主要采用28脚PDIP和SOIC封装,引脚排列如图1-23(a)所示。ML4425在芯片上集成了启动电路、反向电动势(Back EMF)传感与换向控制电路和PWM速度控制、固定截止时间电流限制、制动及欠压保护电路等,图1示出了其内部组成及典形应用电路。

ML4425电源电压VDD=1ZV,电源电流IDD约30mA,参考电压VREF=6.9V。若驱动12V以直至数百伏的高压BLDC电机,需在IC脚(2)、(3)和(4)与高端开关Q1、Q3和丛之间,分别插人缓冲器:像IR2118这类高压驱动器IC。

一款三相无别直流电机控制集成

图:一款三相无别直流电机控制集成
