分享一款必须装配高质量的PCB电路的立体声解调器电路

time : 2019-06-09 08:19       作者:凡亿pcb

      立体声解调器,听起来似乎很陌生,不具有什么使用价值,但其实只要是能发出声音的东西都能使用,最常见的我们使用的音箱皆可以用到它。
      捷多邦在这里为大家分享一款采用LM1800没有线圈需要能够自动立体声/单声道切换的立体声解调器。般的立体声解调器电路是由调频立体声信号接收电路、开关机自控电路及电源电路三部分组成。这里为大家介绍一款由可以做到自动立体声/单声道切换宽电源电压范围,良好的渠道分离,优秀的电源抑制,没有线圈需要,调整使用锅的调频立体声解调器。

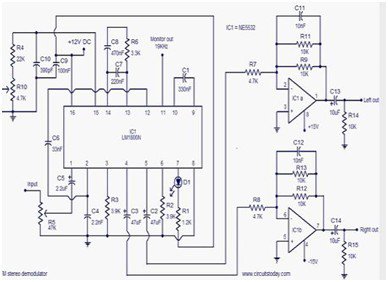

自动立体声/单声道切换的立自动立体声/单声道切换的立体声解调器体声解调器

电路工作原理:

      通过电位器R5和电容C5复合输入信号应用IC的PIN1。C5是一款直流去耦电容。R5可以用来调节输入信号电平。的内部音频放大器电路(PIN2)的输出耦合电容C6通过相位检测器输入 。电容C8,C7和电阻R6形成一个过滤器网络。引脚15是70kHz的内部压控振荡器的控制终端 。所需的调谐电压是考虑到该引脚使用电阻R4和电位器R10的 。可以进行调整,通过调整电位器R10的。的LED D1是一个LED指示灯,R1是限流电阻。C1是阈值滤波电容器 。引脚11是试点监测输出引脚。12V直流电源电压即是适用于引脚的IC 16。C4是一个内部音频放大器的输出噪声旁路电容。左,右音频输出的LM1800引脚5和4。
      下一阶段的电路是一个2通道驱动器存储的基础上的NE5532 IC 。NE5532是一款双通道,内部补偿,低噪声运算放大器适合音频应用。第一里面的NE5532运算放大器用于放大左通道内的NE5532运算放大器,用于放大右声道 。他们都被连接在反相增益大约4模式。R14及R15是负载电阻。C2,C3是直流去耦电容 。使用3.9K电阻(电阻R3和R2),左,右的负荷加重/去加重引脚(引脚3和6)接地。C11和C12的反馈电容。C13和C14是输出直流去耦电容。

使用要求:

      必须装配高质量的PCB电路,电源必须是良好的监管和纹波,要使用12VDC供电LM1800N,+15 V,- 15V直流供电的NE5532。同时,电位器R5可以用来调节输入信号电平,可用于微调电位器R10,使用安装LM1800N的NE5532 IC基地。另外,输入必须与地面应用相结合。
