一款一机两用对镍镉电池组采用脉冲充电的镍镉电池充电器电路图
time : 2019-06-01 15:47 作者：凡亿pcb

鉴于市场上镍镉电池和锂电池共存的局面，本文设计的充电器可以对这两种电池进行充电，对镍镉电池组采用脉冲充电方式，对锂电池组采用恒流充电方式，这是依据电池的不同机理而设计的，真正做到了一机两用，此为该充电器的创新点，也是设计的难点。充电器的宽屏LCD可以同时显示4组充电器的充电状态，也可单独显示一组充电器上电池的各项参数，做到了对电池充电过程的实时监测。

功能特点：

1.可同时对4组8.4V的锂离子电池或9.2V的镍镉电池进行充放电。

2.可与电池组中的芯片通信，判断电池的化学性质。

3.对于不同化学性质的电池，将采用相应的充电方式。

4.可与电池组中的芯片通信，得到该电池组的电压、充电电流、容量等参数。

5.充电器带有LCD，可显示电池的各项数据。

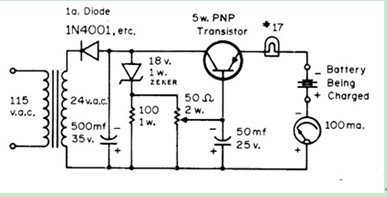

镍镉电池充电器电路图
