适用于压降机及其他电机的正反转超速控制电路工作原理

time : 2019-05-29 09:24       作者:凡亿pcb

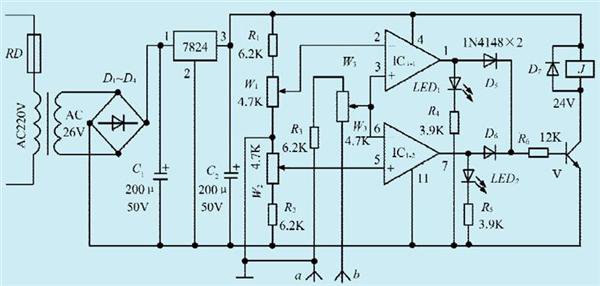

这篇文章介绍的操控电路适用于压降机及其他电机正回转需求严格操控转速的场合运用,可防止超速工作给设备形成事端。电路如图1所示。

电路工作原理

三端稳压器 7824输出24V 直流电压,因为 W1、R1、R2、W2,串联在三端稳压器输出端,它们的中心点接地,这样,三端稳压器就供应操控电路±12V电压。
测速发电机输出直流电压与被测电机转速有关,假定其改变规模为0-6V,设定电机正常工作为 1000转/分,这时测速发电机输出电压为 4V;假定需求超速10%操控电路动作,操控电路只运用 LM324 的两个运放构成两个比拟器,这样反相输人端(2)脚的电压使用W.调整为+ 4.4V,同相输人端(5)脚的电压使用w2调整为-4.4V 。a与 b两端接测速发电机输出,在电机正常工作时调整 W3,使电机正转时 W3中心头为+4V ,回转时为-4V,这样运放的(3)、(6)脚电压与(2)、(5)脚电压比拟成果,(1)、(7)脚均输出负电压,T1不导通。
假定电机正转的转速从1000转/分超速至1100转/分以上,测速发电机输出电压一起升高, W3中心头电压到达4.4V以上,这时运放的(3)脚电压大于(2)脚电压,(1)脚输出正电压,LED1指示灯亮, V导通,继电器J吸合,继电器J的常闭触点堵截电机操控回路电源,电机失电,制动器制动泊车。同理,电机回转超速至1100转/分以上,运放的(6)脚电压低于(5)脚电压,(7)脚输出正电压,LED2指示灯亮,V导通,继电器J吸合,从而使电机失电,制动器制动泊车。(高志新)



一款电机正回转超速操控电路

一款电机正回转超速操控电路
