电路图分享:一款卡拉OK灯光控制器电路的电路工作原理

time : 2019-05-29 09:24       作者:凡亿pcb

      捷多邦作为专业的PCB生产厂家,可生产各种PCB线路板,承接各种PCB打样。
     卡拉ok是我们经常接触的东西那么你们有没有注意过那里的灯光效果呢?它们又是怎么实现的呢?在这里分享一款我们曾制作的一款PCB板——卡拉OK灯光控制器电路。

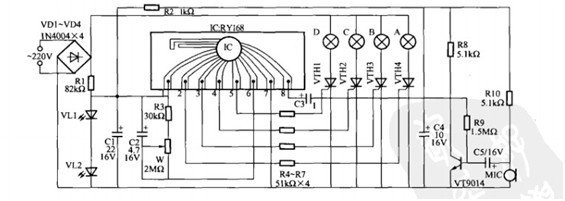

卡拉OK灯光控制器电路图;



卡拉OK灯光控制器电路图



      电路工作原理:由图可知,该控制器由电源电路、控制电路和音频放大器三大部分组成,电源电路由VD1-VD4、Rl、Cl、VLl和Vl之等组成,220V交流电经VD1-VD4桥式整流后输出全波脉动直流电供四路灯泡A、B、C、D使用。此脉冲直流还经过Rl降压限流使VL1、VL2发光,发光管在这里有两个作用:一是用作控制器工作电源指示.二是利用其导通时正向压降,约2×1.6=3.2(V)经Cl滤波后愉出稳定低压直流电供给IC用电。
  控制电路主要由IC和VTH1-VTH4等组成。RY168是彩灯控制专用IC。音频放大器由BG和MIC等组成,其电源取自Cl两端的3.2V直流电压,R2、C4组成退耦电路,可进一步减小电源的交流波纹系数。MIC拾取周围环境声波信号后经C3送人集成块的⑧脚。RY168内含整流放大、压控振荡器、脉冲分配器和四个开漏输出器A、B、C、D,音频信号由⑧脚输人经内部整流放大后,去控制压控振荡器的振荡频率并通过脉冲分配器使②~⑤脚即A-D端两两依次出现高电平"1"。
  此变化电平通过R4-R7,加到VTH1-VTH4的控制极,当控制极为高电平即有正向触发电流时,晶闸管开通,该路彩灯点亮.当控制极为低电平即无触发电流时,由于阳极供电电压为全波脉动电流,当交流电过零时(过零频率为10OHz),可控制关断,该路彩灯熄灭。所以四路彩灯会按规律二亮二灭循环,这种循环点亮方式称之为鸳鸯式步进跳跃。
