形态 6U VPX 5HP
内存 DDR3表贴内存颗粒，工作速率1600Mbps 支持ECC，容量16GB/32GB
存储 1个mSATA接口（SATA3.0）
1片板载64GB SSD
2路SATA3.0接口连至背板
网络接口 2路Serial RapidIO (SRIO x 4) 连至背板
2路40GBASE-KR4 连至背板
4路1000BASE-X以太网接口连至背板
1路标准千兆调试网口连至前面板
USB 接口 2路USB 2.0连至前面板聚合端口
4路USB 2.0连至背板
显示接口 1路VGA连至前面板
2路VGA连至背板；
2路DVI连至背板；
PCIE 接口 2路PCIe3.0 x 8 连至背板
其他接口 2路IPMB管理总线,复位信号，串口，GPIO
操作系统 Linux，银河麒麟
最大功率 <120W
散热 风冷散热（导冷可选）
环境 工作环境温度：-40 ~ 55oC（注：配合整机实现）
存储环境温度：-40 ~ 85oC

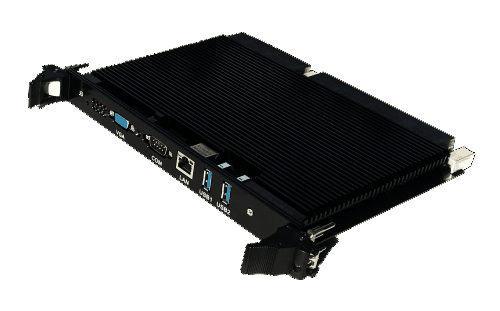

CPU FT-1500A/4，四核@1.5GHz
内存 板载 4GByte 紫光内存颗粒（单颗容量 512MByte）
网络 4 路 10/100/1000M 网络自适应，缺省前出；其中 LAN1，LAN2 可选后出
固态硬盘 板载 64GByte SSD 固态硬盘（SATA3@6Gb/s）
硬盘接口 2 路 SATA3，6Gb/s
PCIe 接口 1 路 PCIe 2.0 ×1
USB 接口 2 路 USB 2.0，4 路 USB 3.0/2.0
串口 3 路 RS232 串口，其中 2 路 RS232 串口（可前后切换），1 路 RS232 调试串口
显示 采用嵌入式 GPU 芯片 SM750，支持 1 路 VGA 显示，最大分辨率 1920*1440可选后出。
GPIO 4 路 GPO,4 路 GPI
RTC 有
Watch Dog 有
电源 支持 12V 或者 5V 和 5VSB 直接供电
支持 ATX 电源接口
功耗 典型整板功耗 ≤18W（标准大气压，常温 25℃）
最大整板功耗 ≤25W（标准大气压，常温 25℃，CPU 满负载，内存满负载）
操作系统 支持银河麒麟操作系统， Debian 9，CentOS，内核 4.4.98
BIOS UEFI
支持双引导方式：grub uefi（Image）/ uboot 兼容方式（uImage）
支持图形化配置界面
支持 UEFI shell
支持开机界面定制（需签订附加合作协议）
支持光盘启动/安装操作系统
支持 U 盘启动/安装操作系统
支持 UEFI 固件升级（通过 U 盘升级）
CPCI 总线 32-bit PCI local bus (33MHz)
尺寸大小 160mm×100mm (8HP)
工作温度 -40℃～+70℃
存储温度 -55℃~+80℃
温度保护 支持过热保护功能（高温阀值可设置）
支持自动控制风扇调速功能
