手机电路板设计影响音频解决

time : 2019-10-11 09:46       作者:凡亿pcb

PCB设计布局工程师来说,今天的手机提出了终极挑战。现代手机包含了可携式设备中所能找到的几乎所有子系统,如多种射频模块(包含蜂巢式、短距无线传输);音频、视讯子系统;专用的应用处理器,以及为因应愈来愈多应用需求而增加的I/O布局,且每一个子系统都有彼此冲突的要求。
要在如此小型的空间中整合如此多复杂的子系统,要考虑的现实情况也包罗万象,除了同为射频子系统间可能产生的干扰外,各个不同子系统间可能由自身运作或是由布线引发的相互干扰、EMI问题等,都考验着手机PCB工程师的专业能力。
一款电路板设计良好的电路板必须能够最大程度地发挥贴装在其上每一颗组件的性能,并避免不同系统间的干扰。因为若各子系统之间产生相互冲突的情况,结果必然导致性能的下降。
今天,尽管手机中音频功能性不断增加,但在电路板设计中,许多注意力仍集中在射频子系统上,音频电路受到的关注往往最少。然而,音频质量,特别是具备高传真音质的特性,已成为影响一款高阶手机能否迅速为市场接受的关键点之一。本文提供了一些建议,有助于确保实现一个布局良好且不牺牲音频质量的电路板。

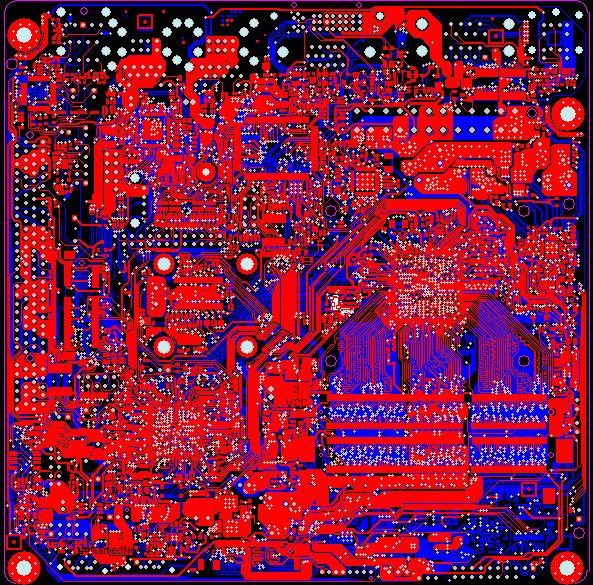

电路板设计
电路板设计
