SMT贴片公司自动化生产

time : 2019-09-19 09:41       作者:凡亿pcb

分为两个阶段,一是离线准备工作。二是在线调试。每个工厂根据各自的SMT贴片机型号与管理模式不同具体的细节也有所差异,我用我们公司,SMT贴片流程为例
离线准备工作如下:
1.首先整理客户的BOM配单,编程需要在电脑上进行,所以肯定是电子档的。一般是excel格式的
2.坐标的提取。有三种情况:(1)如果客户发了已经导出的excel或txt文档的坐标,那直接用编程软件将坐标和你整理好的BOM配单合并就可以了。
(2).客户发来了PCB文件,那就需要自己导出坐标了,一般用protel99sse或PADS2007就可以导出excel格式的。
(3).客户只提供了一份BOM配单,提供不了坐标,这时候就需要扫描仪了,将PCB扫描后采点保存成CAD格式,然后将坐标和BOM配单合成.
3.BOM配单与坐标合成后检查是否有遗漏或重位,有就需要工程部与客户联系确认,OK后保存成机器需要的格式。

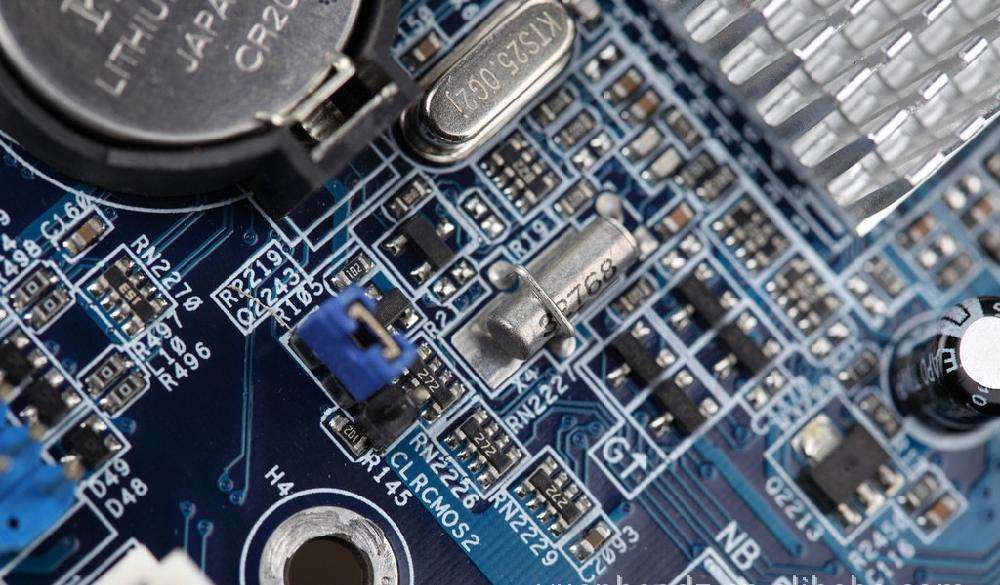

SMT贴片
这三步,SMT贴片机离线编程大致完结。
在线调试:
1.将编好的程序导入机器.
2.找到原点并制作mark标记.
3.将位号坐标逐步校正。
4.优化保存程序,再次检查元件方向及数据.
5.开机打个首件确认.
什么品牌的机型编程无外乎就这些。希望对你有帮助
一般情况下分为两个阶段,一是离线准备工作。二是在线调试。
每个工厂根据各自的SMT贴片机型号与管理模式不同具体的细节也有所差异
编程主要就是分一下五点:
1、拿到生产BOM表,搞清楚每个贴片位置贴什么贴片
2、测量贴片坐标,搞清楚每个贴片位置的X、Y轴坐标和Z轴参数
3、测量贴片参数,搞清楚每个贴片的外形、尺寸、高度等
4、测量贴片PCB板的参数,搞清楚需要贴片的板子的外形、尺寸、高度等
5、供料参数,搞清楚每颗物料的供料坐标和高度
电路板生产很简单,程序编好,按照对应的程序和物料进行生产,注意观察工艺参数
上面回答的已经很详细了,SMT编程和生产的大概意思就是这样了,在想仔细那就得看是什么贴片设备了,每款机器的编程细节还是有区别的
根据你的电路板设计文件,在SMT贴片机中输入电路板上每个元件对应电路板上的位置,同时要输入每个元件在贴片机哪个供料器上。输入这些后机器就知道去哪里取物料然后把元件贴到哪里了。
也就可以开始自动化生产了
