衡量工控板的标准及pcb设计布局

time : 2019-06-12 10:51       作者:凡亿pcb

工控板是工控机的一个重要组成部分,衡量一块PLC工控板,则需求从它的芯片组、规划与布局、做工用料等三方面来决议的。那么该怎么选择一块适宜的PLC工控板?下面从工控机主板的布线规划与布局以及工控机主板的做工用料这两方面来谈谈工控机主板的质量是怎么来表现的。
PLC工控板是工控机的一个重要组成部分,衡量一块PLC工控板,则需求从它的芯片组、规划与布局、做工用料等三方面来决议的。那么该怎么选择一块适宜的PLC工控板?下面从工控机主板的布线规划与布局以及工控机主板的做工用料这两方面来谈谈工控机主板的质量是怎么来表现的。

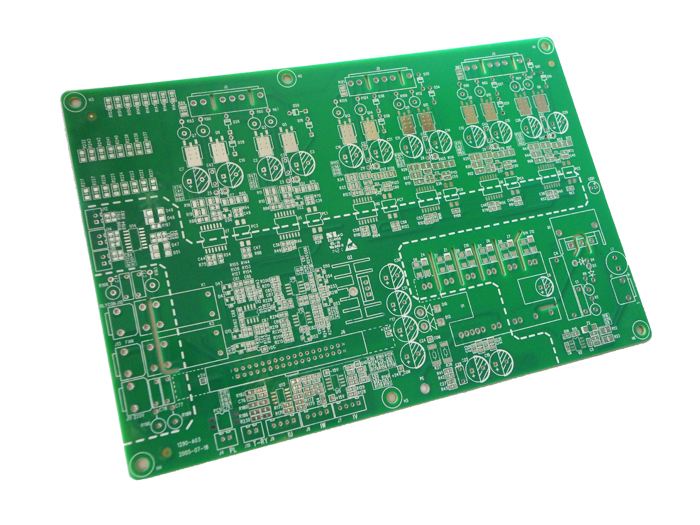

工控板
  PLC工控板的布局
在布局方面,PLC工控板主要是从各个部件的组织与线路的走线来表现的,在泽创伟业看来,一块好的PLC工控板就是一件精美的艺术品。供给芯片组的厂商在向工控机主板厂商出货时会相应供给芯片组的规划指南(CHIPSET DESIGN GUIDE),一起一般还会有根据规范的样板,咱们叫做工程板。
PLC工控板
欧美大厂常依照规范板的规划,会做的很符合官方芯片组所供给的标准,这样的做法功能有所确保,可是价格难以操控。台湾地区的厂商往往为了权衡本钱,就会在工控机主板的结构布局上做文章,经常会融入一些共同的规划在里面。
  PLC工控板的结构、用料
(1)现在有些工控机主板商为了节省本钱,下降价格,能够在市场上站稳脚跟,不光将板型层数,不运用公版规划,还在工控机主板的用料配件上也有相应的调整,只满意芯片组的根本的功能要求,这种下降本钱的做法是对厂商的工控机主板规划布局才能的一个检测。
更小的空间里放上相同多的扩展位,还要保持住稳定性以及限制干扰,这样工控机主板结构组织规划的合理性就显得特别的重要,略微有一点规划不合理就会导致死机,在这点上实力不济的pcb厂商就很简单在这些当地出纰漏,主板不稳定、功能较差都是由此形成的,所以,假如没有什么特殊要求,仍是选用公版规划的工控机主板比较好,怎么辨别是否是公版规划,那就要看用户对芯片组的掌握程度了。
(2)工控机主板上接口部件方位一般来说是固定的,不能随意改动,类似于PICMG等扩展槽和键盘、鼠标、USB等接口就是如此,它们有必要合作机箱上的孔位,保持相对的方位。可是有些时分会供给新的机箱挡板来替换掉机箱所自带的挡板,来完成新接口布局。
(3)CPU与芯片组的布局,由于CPU与CHIPSETS相连的电路比较重要,而且芯片组有特殊的规划要求,再者芯片组厂商对CPU、芯片组及其周边的区域规划也有很清晰的要求,所以规划布局时简直都是选用公版规划的。
(4)除开扩展槽和CPU、CHIPSETS之外,其他部件能够比较自在组织方位。例如ATX电源接口座,应该规划的远离CPU电扇,让机箱内得到更好的散热作用。
(5)工控机主板的布局要求合理性,工控机主板的某些规划考虑的并不很周全,假如您选购的时分需求注意的一些细节,例如有部分工控机主板在CPU接口邻近的电容会影响电扇的装置,等等,这些都是您选购时分应该注意的作业。
pcb设计
 工控机主板PCB设计布线规划
(1)在讲布线规划之前,泽创伟业先跟咱们说一下概念:北桥芯片到CPU、内存间隔持平是工控机主板规划的根本要求,即所谓的"时钟线等长"。咱们知道作为CPU与内存连接桥梁的北桥芯片在布局上就很有考究。现在一些有研制实力的工控机主板厂商在北桥芯片组织布局上选用旋转45度的奇妙规划,不光缩短了北桥与CPU、内存槽、AGP槽之间的走线长度,而且使时钟线等长。
(2)工控机主板上的布线规划是一门比较专业的学识,它要视不同的线路特性进行不同的规划处理方式。工控机主板上选用的"蛇行布线"就很有考究,有些人以为蛇行布线越多就阐明有更高的规划水平,这种观念是错误的。
选用蛇行布线的原因有两个:一个是为了确保布线线路的等长,由于像CPU到北桥芯片的时钟线,它不同于一般电器上的线路,在这些线路上以100MHz左右的频率高速运转的信号对线路的长度非常的敏感,不等长的时钟布线路会引起信号的不同步进而形成体系不稳,这样某些线路需求以曲折的方式走线,以调节长度;
另一个运用蛇行布线的常见原因是为了尽可能削减电磁辐射(EMI)对主板其他部件和人体的影响,由于高速而单调的数字信号会大大地干扰主板上模仿器材的作业。往常按捺EMI的一种简洁方法就是经过规划蛇形布线,来尽可能多吸收消化辐射。
选用蛇行布线有了上面这些好处,并不是说在工控机主板布线规划的时分运用蛇行布线越多越好,由于过多过密的主板布线会形成工控机主板布局的疏密不均,会对工控机主板的质量有一定的影响。好的布线应使工控机主板上各部分线路密度不同不大,而且要尽可能均匀分布不然很简单形成工控机主板的不稳定。该怎么选择一块适宜的PLC工控板今日就介绍到这了,期望对咱们有所帮助。
