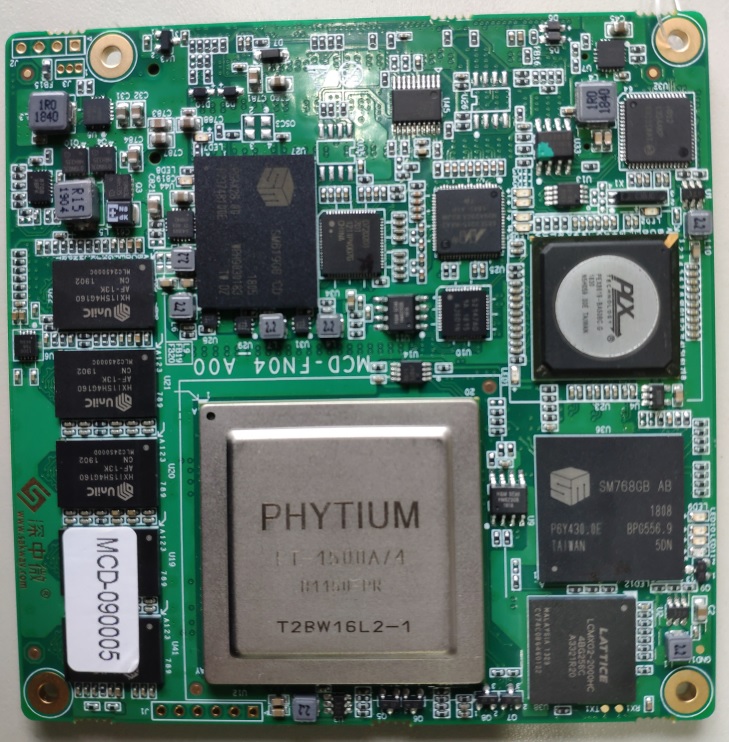

MCD-FN04-国产飞腾4核-COMe核心板

MCD-FN04-国产飞腾4核-COMe核心板

    产品参数

  • 产品名称:MCD-FN04-国产飞腾4核-COMe核心板
  • 产品板材:
  • 产品工艺:
  • 应用领域:
  • 在线咨询
产品介绍

MCD-FN04——飞腾FT1500-4 COMe板是新一代高密度国产化高性能核心板,该扣板采用国产FT1500A-4C为处理器,符合COM Express Type6 Rev2.1接口类型,采用Compact尺寸(95mmX95mm)进行设计。

该单板具有核心芯片高度国产化,高可靠性特点,为目前基于FT1500A-4C处理器开出来的尺寸最小,密度最高的单板。







MCE-FM01核心板规格表

兼容

COM Express Compact,Pin-out Type 6 V2.1

尺寸

95 x 95 mm(长x宽)

CPU

FT1500A-4C

内存

板载DDR3-1600 4GB,可扩展为8GB,ECC校正

显卡

SM768(max resolution:3840x2160)

以太网

Intel I210IT

存储

88SE92154x SATA3.0 6Gb/s

PCIe

4x PCIe2.0x1,

2x PCIe2.0x8

1x PCIe2.0x4

显示接口

VGALVDSHDMI

USB

4x USB 3.0/4x USB 2.0

串口

2x 简单功能串口,TTL电平

其他特性

SPILPCIICWDTRTC,温度传感器

BIOS

Uboot

电源

12V±10%输入

Operating System

支持麒麟

操作温度

-10~50(可选-40~50

存储温度

-40~70
